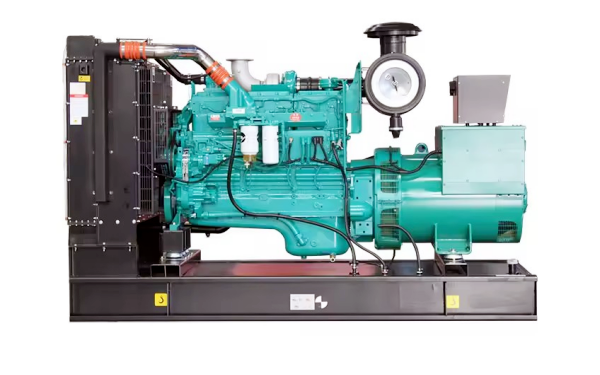

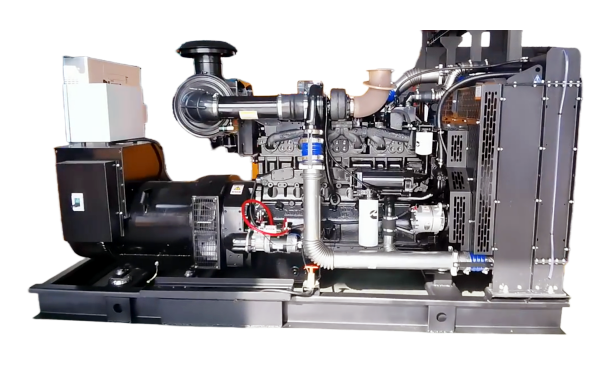

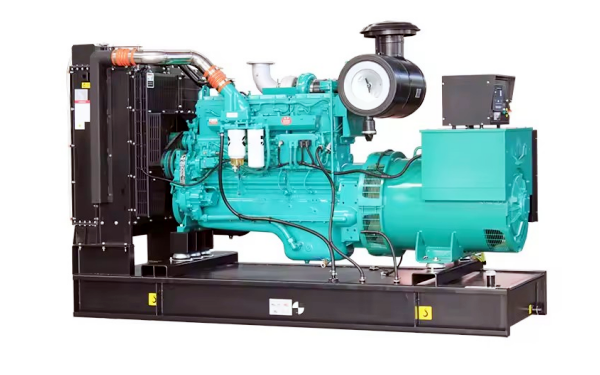

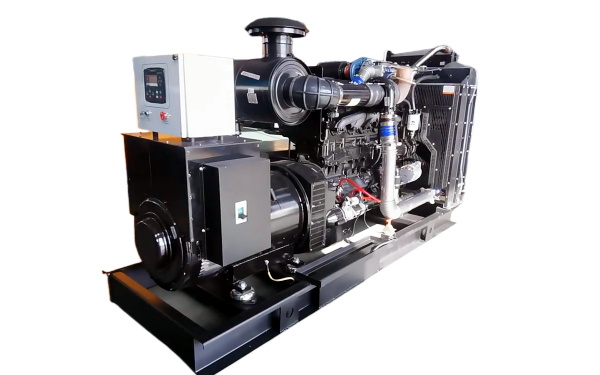

350KW重庆康明斯柴油发电机组

350KW康明斯发电机组技术规格

产品说明

康明斯陆用系列柴油发电机组采用康明斯全球统一设计、生产和测试标准，为客户提供可靠的、集成的一体式发电系统，在常载、备载以及持续运行时都具有优异的性能。

➊ 符合ISO8528-2005和GB/T2820-2009《往复式内燃机驱动的交流发电机组》标准。

➋ 发电机组的设计及制造单位均通过了ISO9001或ISO9002认证。

➌ 康明斯提供1年或1000运行小时质量保证，负责发电机组整机保修，包括发动机、发电机及控制系统。

➍ 遍布全国的专业服务网络为客户提供24小时售后服务和技术支持。

性能特点

♔ XPI超高压燃油喷射系统，精确的燃烧控制，低油耗区域广，更省油

♔ 优异的整机配置，更轻的重量和更紧凑的结构

♔ 电控智能模块，随时监控运行状态，精确控制燃油喷射

♔ 无需任何冷启动辅助装置，-15℃环境温度下轻易启动；带辅助装置可在-30℃启动

♔ 优化的燃烧室和高置活塞环，四气阀结构，低缸盖气道涡流比，烟度几乎为零，达到排放和经济性的完美结合

环境要求

海拔高度(m)：≤1000

燃油标准：0#轻柴油

大气压力(kPa)：≥89.9

机油标准：CF级/15W-40

进气温度(℃)：≤40

水质PH值：6.5～8

相对湿度：≤60%

表面长霉等级:≤GB/T2423.16/2级

抗地震强度：水平加速度0.2g垂直加速度0.1g

发电机组参数

机型：开架式

机组型号：KC350GF

备用功率(KW)：350

常用功率(KW)：320

机组尺寸(mm)：3150x1370x1950

机组重量(kg)：4700

转速(r/min)：1500

燃油耗（g/kw.h)：205

频率(HZ)：50

瞬态电压调整率：≤-15%/+20%

稳态电压调整率：≤±1%

电压稳定时间：≤3sec

电压波动率：≤0.5%

电压波形失真度：≤8%

稳态频率调整率：≤5%

瞬态频率调整率：≤-10%/+12%

频率稳定时间：3sec

频率波动率：≤1.5%

发动机参数

柴油机品牌：Cummins/康明斯

制造商：（CCEC）重庆康明斯发动机有限公司

柴油机型号：QSNT-G3

最大功率（KW）：392

输出功率（KW）：358

缸数/排列方式：6缸/直列

压缩比：16.3:1

缸径*行程(mm)：140x152

排量（L)：14

机油压力（psi)：50～70

机油油温（℃)：≤121

机油容量(L：38.6

冷却水容量(L)：21（仅发动机）

燃油系统：电控ECM/高压共轨

冷却方式：闭式水冷循环

调速方式：电子调速

启动方式：DC24V电启动

进气方式：增压,空空中冷

型式：四冲程，60°

恒负荷稳态波动率：±0.25%

功率偏差：≦±5%

发电机参数

发电机品牌：Stamford/斯坦福

制造商：康明斯发电机技术（中国）有限公司

发电机型号：S4L1S-F41/HCI444F1

容量：400KVA

电压：400V/230V

形式：无刷、单轴承、旋转磁场

励磁系统：自励、自动调节电压

绕组结构：2/3 节距

相数：三相四线

绝缘等级：H级

功率因素：COSΦ=0.8滞后

电话干扰系数：TIF：<50

接线：Y型接法

电话谐波系数：THF：<2%

防护等级：IP23

无线电干扰：满足BS800和VDE的G、N级

满足标准：GB755、BS5000第三部分,VDE0530、NEMA MG1-22, IEC-34、GSA C22-100、 AS1359

标准配置

发动机部分：发动机、柴油滤清器、空气滤清器、机油滤清器、充电机、启动马达。

发电机部分：发电机、空气开关。

控制系统：LCD液晶数显控制器、电子调速器。

其他部分：水箱散热器、钢制底座、减振垫。

附件部分：消声器、蓄电池、电池线、机油、防震垫。

执行标准

军方标准  GJB 5785-2006

国家标准  GB/T 2820-2002

通信标准  YD/T 502-2007

行业标准      JB/T 10303－2001

环保资格认证  噪声与振动甲级/废气甲级

泰尔质量认证  YD/T502-2007*
